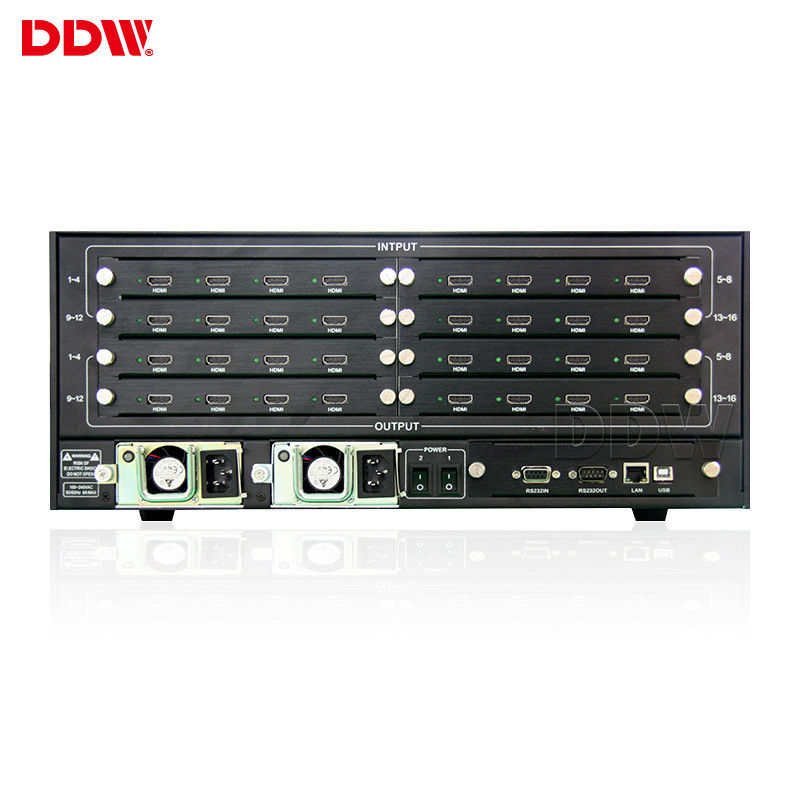

HDMI 다 스크린 영상 벽 장비, 32bit 독립 영상 모체 관제사

HDMI Multi Screen Video Wall Equipment , 32bit Standalone Video Matrix Controller

제품 상세 정보:

원래 장소:	광동, 중국 (본토)
브랜드 이름:	DDW
인증:	ISO9001 ,CE , RoHS , FCC , 3C
모델 번호:	DDW-VM0707

결제 및 배송 조건:

최소 주문 수량:	1
가격:	Negotiable
포장 세부 사항:	겹켜 판지 팩
배달 시간:	지불에 3working 일
지불 조건:	T/T, L/C, 서부 동맹의 Alibaba 무역 보험
공급 능력:	1000pcs/month

접촉

상세 제품 설명

제품 이름:	영상 벽 모체	스크린 당 최대 주사위 점:	1,4,16의 주문화
색깔 질:	32 비트	입출력 신호 근원:	HDMI, DVI, VGA, AV, YPBPR, IP
제어 방법:	RS232, 랜	근무 시간:	365x7x24hrs
보드율:	115200	EDID:	지원
하이 라이트:	video wall multiplexer , video matrix controller

다 전시 HDMI 영상 벽 모체 이음새가 없는 엇바꾸기

영상과 화상 처리:
1. 어떤 직사각형 영상 벽 윤곽든지 지원될 수 있습니다. 스크린 순서는 형성될 수 있습니다
2. 입력/창은 스크린 경계의 맞은편에 사이즈가 바꿔지고, 층이 되고 있을 수 있습니다
3. 입력/창은 맞추에 정확한 종횡비에서 표시되거나, 전화면 형태에 기지개하거나, 세부사항을 강조하기 위하여 확대될 수 있습니다
4. 입력 소스는 가장자리 화소 및 선을 제거하기 위하여 수확될 수 있습니다
5. 이중 연결 DVI 입력 (붙잡음) 카드는 4K ×4K 해결책 또는 customizable 해결책을 지원합니다. 어떤 근원든지 붙잡을 수 있습니다

순수한 하드웨어 구조 널 어떤 조합:

CPCI 구조를 가진 산업 포좌;
모듈 디자인, 이중 지원 과다한 전력 공급 지원 뜨거운 백업, 팬 및 다른 단위 마음대로;
고객이 비용을 저장하도록, 뜨겁 교환할 수 있는 단위를 가공하는 체계를 지원해서, 포좌의 각종 유형을 제공하고 난입하십시오;

다 – 그룹 영상 벽 관리:

그것은 접합 벽의 몇몇 세트를, 접합 벽 사이 일반적인 입력 신호 근원 동시에 처리할 수 있고, 산출은 서로 방해하지 않습니다;
다른 해결책을 놓아서, 색깔과 다른 모수를 조정하십시오.

DDW 영상 벽 모체 기술 명세

품목 아니.	성분	묘사	QTY/signal	신호 유형
1	영상 벽 모체 SwitcherDDW-VM0707	7HDMI 입력, 7HDMI 산출, 순수한 기계설비는, 다수 접합 선수를 자유롭게 지원하고, 체계에, 요구합니다 데이지 화환 널에서 건축된 스크린을 다른 sigal 동시에 보여줄 수 있습니다	14	HDMI
2	소프트웨어	통제하기 위하여 PC에 설치하는, OS 창	1
3	부속품	전원 플러그, IR 관제사, 영국 설명서	1
입력 카드
공용영역		7*HDMI 유형 a
protocal 신호		HDMI 1.3, HDCP 1.3, 호환성 DVI1..0
EDID		지원
입력 대역폭		165MHZ
해결책		HDTV 1920* 1080@60HZ, HDCP 1920* 1200@60HZ
산출 카드
공용영역		7*HDMI 유형 a
protocal 신호		HDMI 1.3, VGA 1.0, 호환성 DVI1..0
산출 대역폭		165MHZ
산출 해결책		1920x1200@60Hz, 1920x1080@60Hz, 1680x1050@60Hz, 1600x1200@60Hz, 1600x900@60Hz, 1440x900@60Hz, 1400x1050@60Hz, 1366x768@60Hz, 1280x1024@60Hz, 1280x960@60Hz, 1280x800@60Hz, 1280x720@60Hz, 1024x768@60Hz, 800x600@60Hz
효력을 전환하십시오		이음새가 없는 엇바꾸기
시스템 기능
안으로 RS232		1
안으로 IR		1
안으로 AC		AC100-240V
색깔 시스템 지원		PAL/NTSC/SECAM
유형을 통제하십시오		IR 먼 &Software 통제
메뉴 언어		영어/중국어 (다수 언어는 주문을 받아서 만들어질 수 있습니다)
수직/수평한 전시		지원
결합 전시		결합을 스크린의 어떤 horizental &vertical 수든지 지원하고 전시를 보여주십시오
		1개의 이미지를 보여주기 위하여 결합을 모든 화면 함께 지원하십시오
단단한 전시		분리되는 신호를 가진 각 스크린 입력을 지원하십시오
PIP/Zoom/Roaming		아니다
다수 공용영역		DVI, HDMI, VGA의 AV &multiple 신호 입력을 지원하십시오
부유한 해결책		1080P, 1080I, 720P의 480P &multiple 해결책 입력을 지원하십시오
지불은 &Conditions를 부릅니다
보장: 3years 보장은 추가 년 보장을, 추가 비용 청구될 것입니다.

입출력 연결관의 기술 명세

VGA/RGB 입력	입력: D 이하 15pin HD, 여성
	Sync 형태: HV 독립적인 sync
	색 심도: 32bit/pixel
	해결책: 640480/60HZ-19201200/60HZ
	입력 임피던스: 75Ω
영상 입력	입력 연결관: BNC
	검출: 가득 차있 체재 자동차 검출
	입력 임피던스: 75Ω
VGA 또는 DVI 산출	해결책: 1024x768/60HZ-1920x1200/60HZ
	색 심도: 32bit/pixel
	산출 임피던스: 75Ω
입출력 연결관의 유형 자산
신호	연결관	유형
컴포지트 비디오 입력	BNC	여성
VGA 입력	D 이하 15 핀 HD	여성
VGA 산출	D 이하 15 핀 HD	여성
DVI 산출	24+5 24+1 기준	여성
보조 RS-232	D 이하 9 핀	여성
주요 RS-232	D 이하 9 핀	여성
